De Nederlandse Gemalenstichting

Zedemuden

Zedemuden Zwartsluis


Adres
Hasselterdijk
8064 PL Zwartsluis

Eigenaar
Waterschap Drents Overijsselse Delta

Extra informatie
Youtube film
Stichtingsjaar
1973

Status
In bedrijf

Functie
Boezemgemaal
Bemalinggebied
Meppelerdiep

lozend op
Zwarte Water

Totaal capaciteit
7650 m³/minuut
Ontwerper
Onbekend

Monumentenstatus
Geen



OORSPRONKELIJKE INSTALLATIE


Motor
Elektro
Pomp
Hor. schroefpomp


HUIDIGE INSTALLATIE


Motor
Elektro
Elektro
Elektro
Elektro
Elektro
Pomp
Hor. schroefpomp
Hor. schroefpomp
Hor. schroefpomp

Capaciteit
2550 m³/minuut
2550 m³/minuut
2550 m³/minuut

Opvoerhoogte
1,0 meter
1,0 meter
1,0 meter

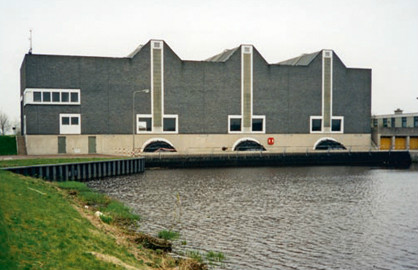

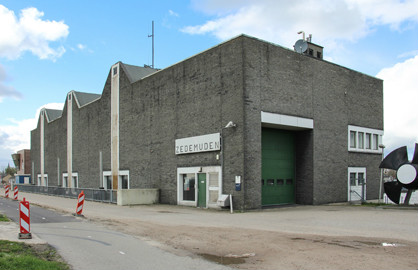

Het gemaal Zedemuden werd gesticht in 1973 naar ontwerp van Rijkswaterstaat / de Provinciale Waterstaat Overijssel. De naam herinnert aan een middeleeuwse nederzetting aan de mond van de Sethe, zoals het Meppelerdiep oorspronkelijk werd genoemd. het bemalingsgebied omvat een deel Drenthe, dat onder normale omstandigheden afwatert naar Meppel en via het Meppelerdiep naar Zwartsluis. Bij Zwartsluis stroomt het water dan door de sluizen of via het gemaal naar het Zwarte Water, dat uitmondt in het IJsselmeer.

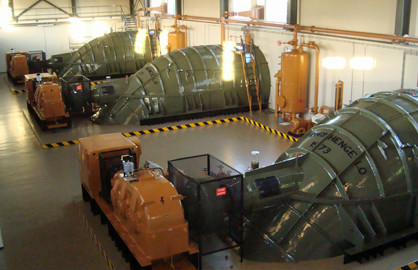

De installatie van het gemaal bestaat uit drie horizontale schroefpompen van het fabrikaat Stork met een diameter van 3,6 meter, die via haakse tandwielkasten worden aangedreven door 1250 pk sterk elektromotoren. Oorspronkelijk werkten de pompen bij 73 toeren per minuut, waardoor de capaciteit 1.350 m3 per minuut per pomp bedroeg bij een opvoerhoogte van 1,0 meter. In 2010 is de elektrotechnische installatie vervangen, zijn door Flowserve de pompinstallaties gereviseerd en is het pompproces voor een groot deel geautomatiseerd. Door het opvoeren van het toerental en de plaatsing van verbeterde waaiers is de capaciteit van het gemaal toegenomen tot 2.550 m3 per minuut per pomp; ofwel in totaal 7.450 m3 per minuut bij een opvoerhoogte van 1,0 meter.



Kaart:
